Контроллер HMI Wing EC HY WiFi

предназначенный для управления воздушными завесами WING EC всех типов.

Он имеет интерфейс с протоколом связи Modbus RTU для легкой интеграции с системами автоматизации зданий (BMS).

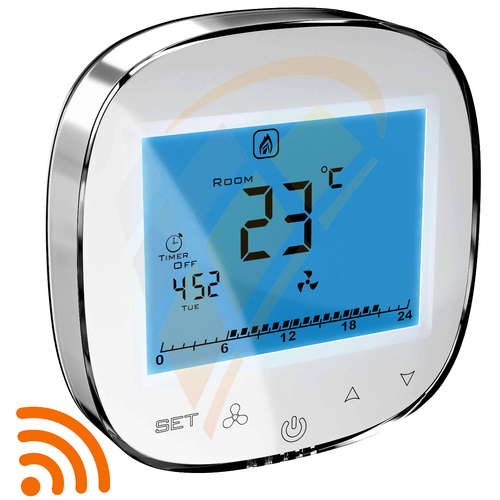

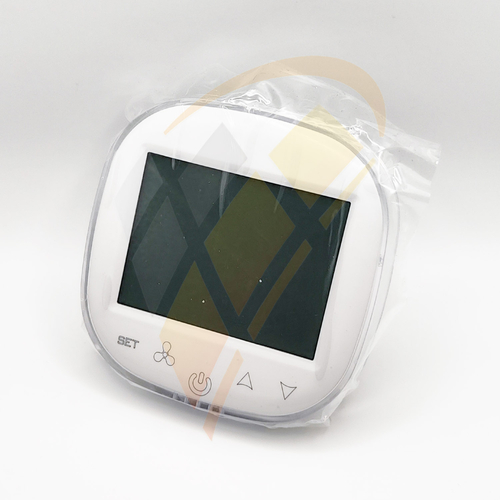

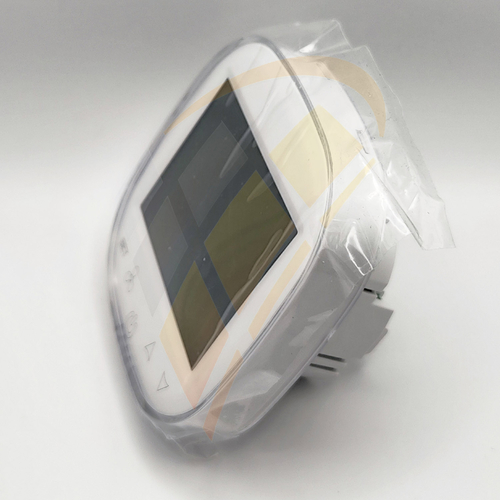

Контроллер имеет очень простое и интуитивно понятное управление, благодаря удобной и практичной клавиатуре и подсветке экрана.

Изготовлен из высококачественных электронных компонентов.

Он предназначен для непрерывной работы с однофазной сетью переменного тока напряжением 230В.

Благодаря продуманной конструкции, монтаж контроллера осуществляется очень простым способом: на специальном кронштейне в монтажной коробке Ø60 мм.

Кронштейн позволяет легко производить установку и снятие контроллера.

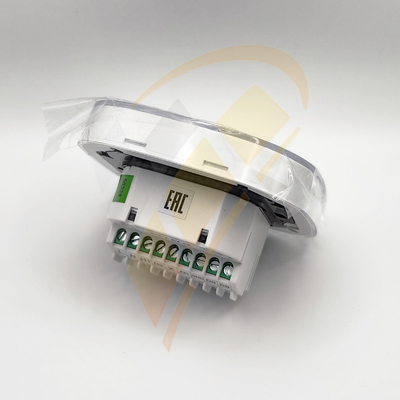

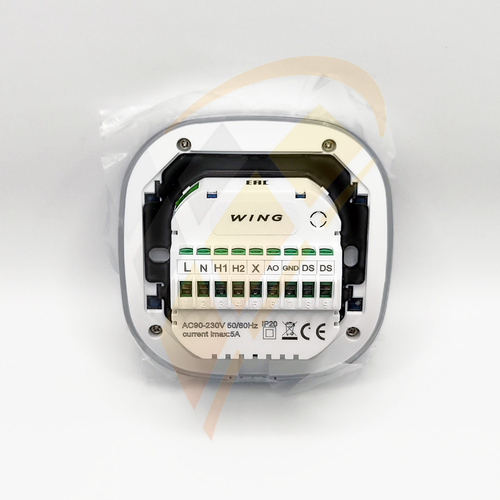

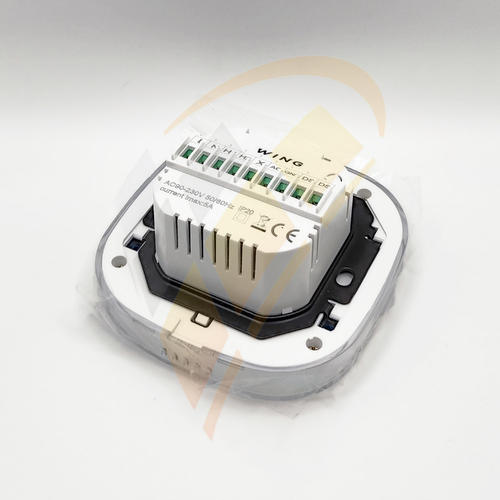

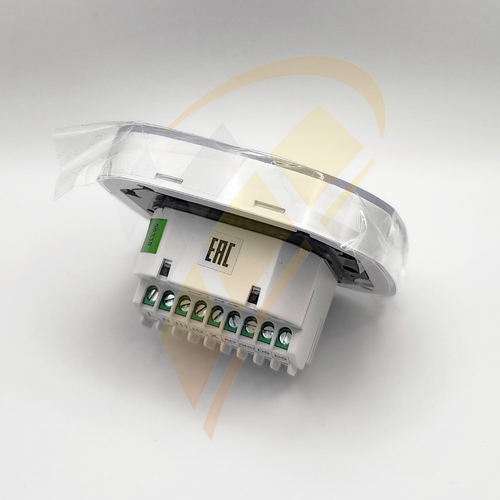

Электрические кабели подключаются непосредственно к клеммной колодке, расположенной на задней панели контроллера. Прибор позволяет осуществлять трех-позиционное регулирование скоростью вращения вентиляторов с ЕС двигателями, и таким образом трех-позиционное регулирование теплопроизводительности завесы.

Позволяет программировать режимы работы завесы на неделю (ежедневно, 4 интервала работы в сутки) и выбрать один из трех основных режимов работы:

• «Двери» (по умолчанию): Работа завесы с нагревом подаваемого воздуха или без нагрева. Необходим опциональный датчик открытия двери. Подача воздуха активируется только при открытой двери.
• «Помещение»: Работа завесы с нагревом подаваемого воздуха. Работа завесы активируется независимо от датчика открытия двери, если температура в помещении ниже заданной.
• «Двери + помещение»: Работа завесы с нагревом подаваемого воздуха для поддержания заданной температуры в помещении. Необходим опциональный датчик открытия двери. Работа завесы активируется, если открыта дверь или температура в помещении ниже заданной.

Контроллер HMI WING HY оптимизирует работу завесы, обеспечивая ее непрерывное и надежное функционирование, а его хорошо продуманные функции позволяют получить значительную экономию энергии.

Характеристики:

• напряжение питания: 1~230В +/-10%/50Гц
• допустимый выходной ток для клапана/ов с сервоприводом: 3(1)A
• потребляемая мощность: 1,5 ВА
• диапазон настроек температуры: 5~40°C
• параметры окружающей среды: 0~50°C
• относительная влажность: 0,85
• дисплей: серый, подсветка голубая
• внутренний датчик: NTC 10K, 3950 Ом при 25°C
• наружный датчик: возможность подключения наружного датчика NTC
• точность измерения: + 1°C (измерение через каждые +0.5°C)
• программирование недельного календаря: 5+1+1
• режим работы: отопление/охлаждение
• возможности управления: автоматическое (0-10 В)/ручное (30%, 60%, 100%)
• часы: 24 часа
• отображаемая температура: помещения или целевая (выбранная)
• программирование отопления/охлаждения: два периода отопления в сутки (5+1+1) или непрерывная работа
• защита от замораживания: есть
• степень защиты: IP30
• способ монтажа: в монтажной коробке Ø60 мм
• обслуживание: наружная клавиатура
• максимальная длина сигнального провода: 120 м
• корпус: ABS
• цвет: RAL 9016
• размеры/масса: 86x86x54 мм / 0,12 кг
• внешняя коммуникация: RS485 (MODBUS)
• подключается к мобильному приложению Tuya Smart, которое позволяет управлять завесой Wing с любого смартфона с системой Android или IOS (приложение Tuya Smart доступно бесплатно на платформах App Store и Google Play)
• рекомендуемый диаметр питающего провода: 2x1мм2
